Kaum einer der vielen Fahrgäste, welche täglich die S-Bannhaltestelle Stadtmitte nutzen wissen, dass der gesamte Bahnsteigbereich als ein Schutzraum konzepiert ist.
Die Anlage weist mehrere Besonderheiten auf. Da es die einzige Anlage in Stuttgart in einem Haltestellenbereich ist, verfügt nur dieser Schutzraum über Gleistore. Eine weitere Besonderheit ist, dass die Lüftung und die Generatoren auf zwei Technikteile aufgeteilt sind, welche sich jeweils am Ende des Bahnsteigs befinden.
Standort (für Karte hier klicken)
Rotebühlplatz
70173 Stuttgart
Stadtteil Mitte
Technische Daten - Allgemein
Schutzplätze
|
4.500
|
Zivilschutzbindung
|
Nein (seit 10.6.2014) |
Instandgesetzt
|
Ja
|
Bau
|
1972 - 1975
|
Technische Daten - Ausstattung
Grundfläche
|
Keine Angabe
|
Elektrifiziert
|
Ja
|
Generator
|
Ja
|
Lüftungstechnik
|
Aufwendig
|
Stadtwasser
|
Ja
|
Notbrunnen
|
Ja
|
Toiletten
|
Ja
|
Betten
|
waren eingelagert
|
Funktionsplan
Das gesamte Bauwerk liegt in der Theodor-Heuss-Straße zwischen Büchsenstraße und Rotebühlplatz. In der Büchsenstraße besitzt das Bauwerk 2 Geschosse über dem S-Bahn-Geschoss und am Rotebühlplatz drei Geschosse über dem S-Bahn-Geschoss. Sie Anlage erstreckt sich über alle Geschosse und ist wie folgt unterteilt:
Ebene B (1. UG)

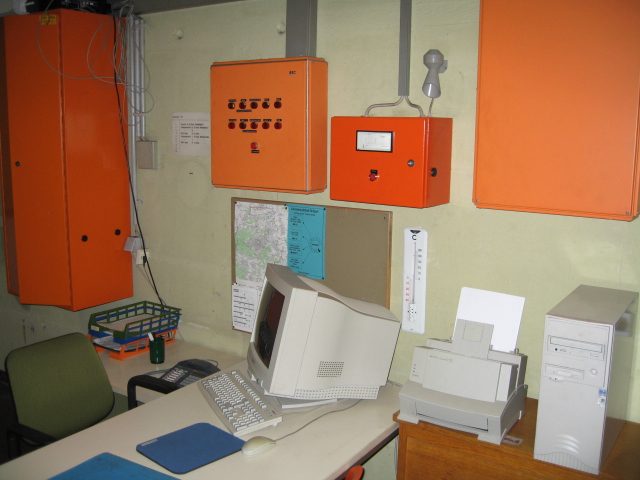

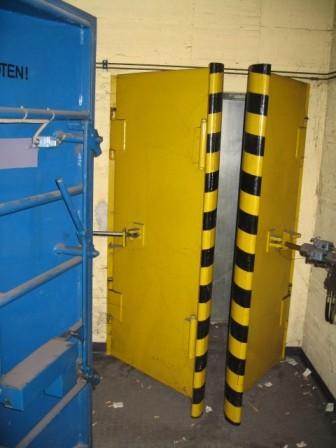

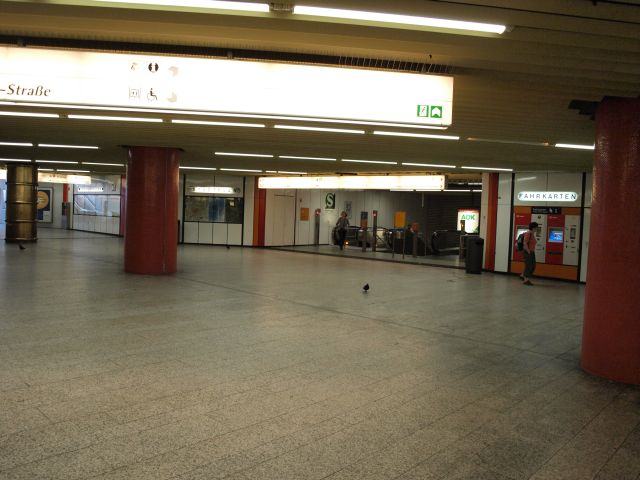

In dieser Ebene befinden sich die beiden Fußgängergeschosse mit den Eingängen in den Schutzraum. Im Belegungsfall werden die Fahrtreppen und Gehtreppen zu dem S-Bahn-Geschoss durch zwei Passagentore verschlossen und abgedichtet. Der Zugang zum Bauwerk erfolgt dann durch je 2 Doppelschleusen. Die Krankenräume befinden sich in der Ebene B des Rotebühlplatzes, ebenso der Batterieraum und die Niederspannungsverteilung.
Ebene C' (nur Rotebühlplatz)
In dieser Zwischenebene sind die Toiletten und die Waschräume.
Ebene C

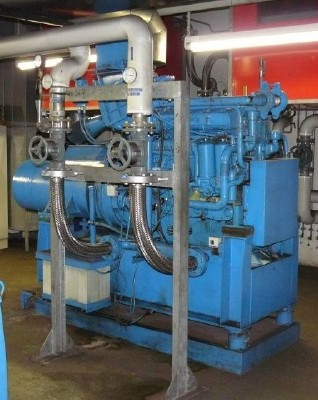

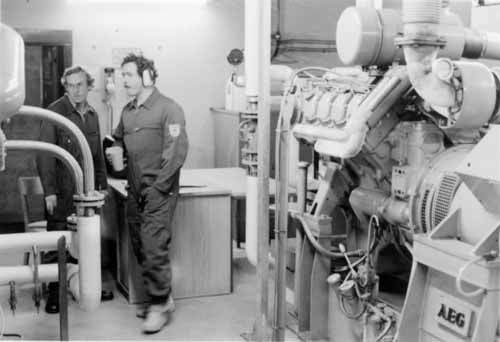

Auf dieser Ebene sind die beiden getrennten Lüftungsanlagen angeordnet. In der Büchsenstraße befindet sich auf dieser Ebene die Netzersatzanlage. Am Rotebühlplatz ist auf der Ebene C die Wasserbevorratung.
Ebene D

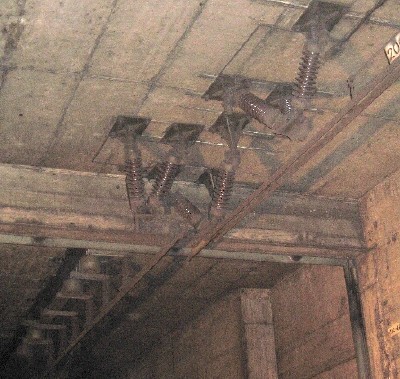

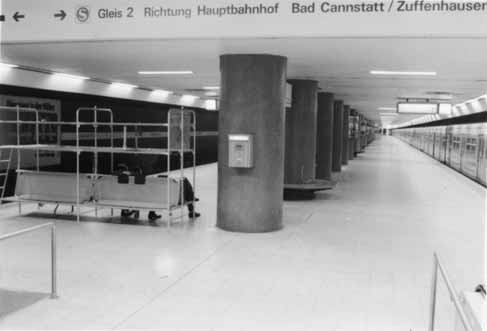

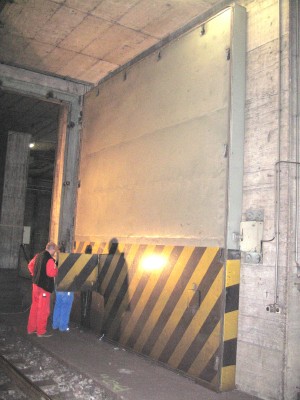

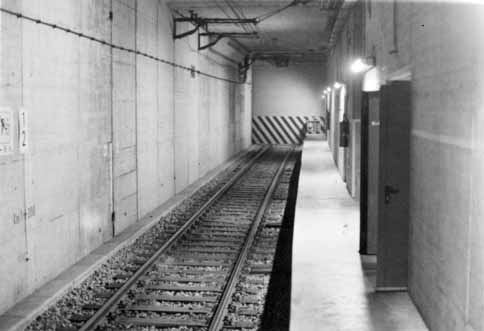

Die Ebene D entspricht dem S-Bahn-Geschoss. Diese Ebene bildet den Aufenthaltsraum für 4.500 Personen, wobei 3.360 Plätze in 4-stöckigen Betten und 1.140 Plätze in 2 S-Bahn-Langzügen bereitgestellt werden. Die Gesamtlänge der Ebene beträgt 210 Meter. Diese Ebene wird im Gleisbereich durch je zwei Gleistore mit je 38 Tonnen abgeschlossen und abgedichtet. Desweiteren befinden sich auf dieser Ebene die Hebeanlagen und die Küchen mit angeschlossenen Vorratsräumen. In der Büchsenstraße sind noch Toiletten und am Rotebühlplatz die Netzersatzanlage.

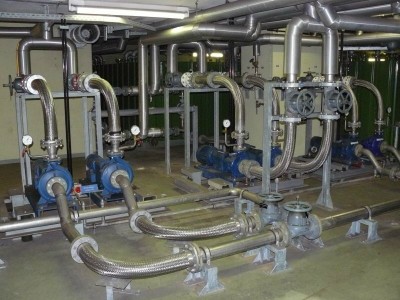

Die Wasserversorgung wird durch einen Zwischenspeicher von rund 85.000 Litern und durch einen Notbrunnen gewährleistet
